一、设备信息：

             产品名称：眼底照相机

             厂牌：卡尔蔡司

             型号：VISUCAM 224

      二、故障现象：

             拍照时屏幕黑屏无影像，重新开关机后正常，拍完一个患者故障依旧，仅能拍一个患者重启再拍。

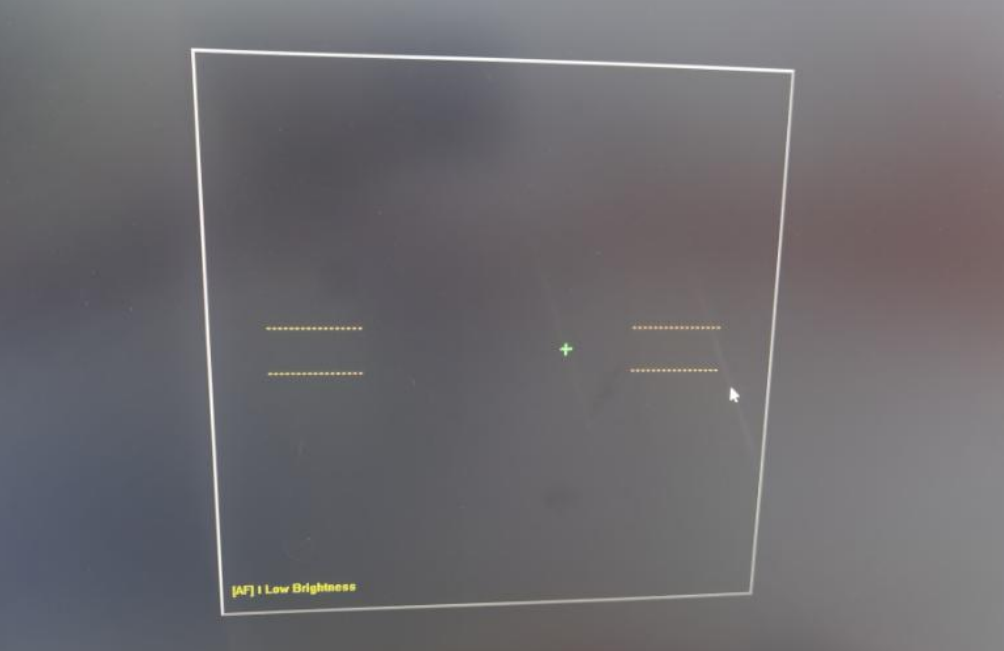

图一 软件显示界面

      三、故障分析

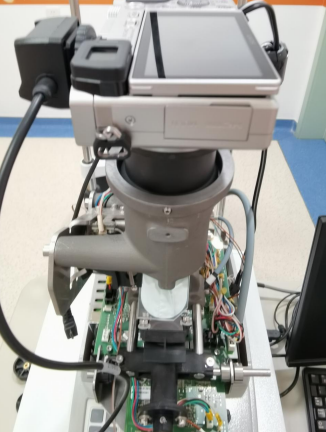

      1）拆开机器外壳，内部照相机报错：“Camera Error.Turn power off then on.”疑似相机故障， 重启测试，相机有异常“咔咔咔”声音。咨询原厂工程师该故障需更换照相机，报价 8.5W。

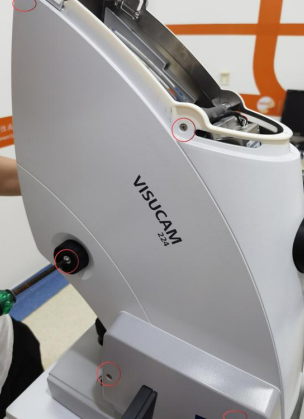

图二 外壳拆卸

      2）拆下相机，拔掉数据传输线，多次按下快门键，观察发现照相机快门组件无法缩回。

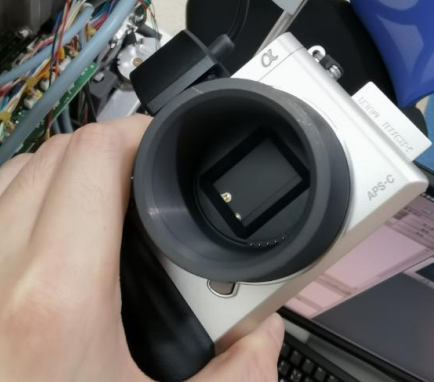

图三 照相机故障现象

      3）以下是照相机拆机（索尼 A6000）更换快门组件步骤：

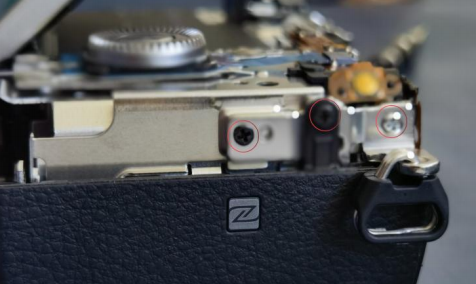

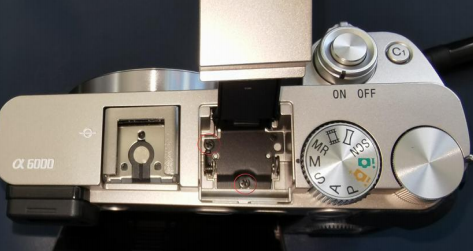

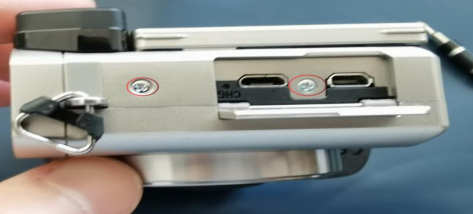

1.外壳及电池仓螺丝拆卸

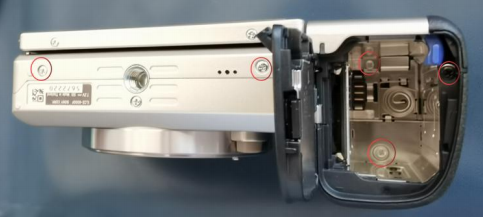

2.左侧外壳螺丝拆卸

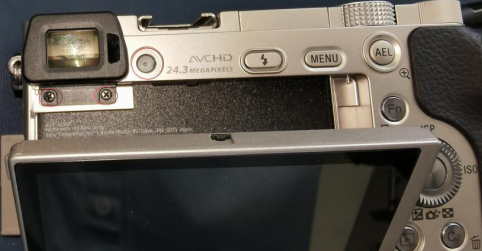

3.拆卸 EVF 外壳固定螺丝

4.拆卸闪光灯内部螺丝

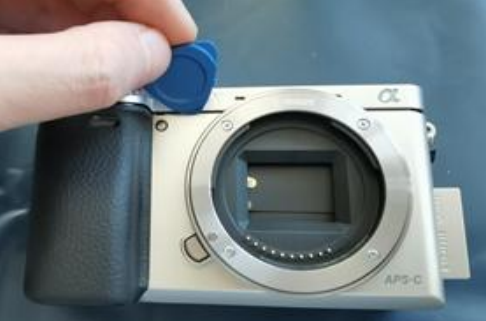

5.用拨片撬开上盖

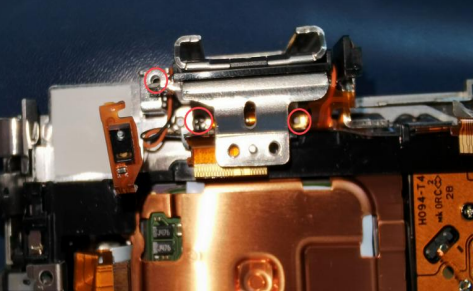

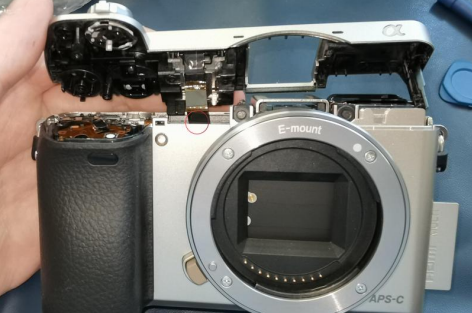

6.拔掉闪光灯供电排线（注意高电压）

7.屏幕直立，取下按键外壳

8.拆卸右侧挂钩固定螺丝

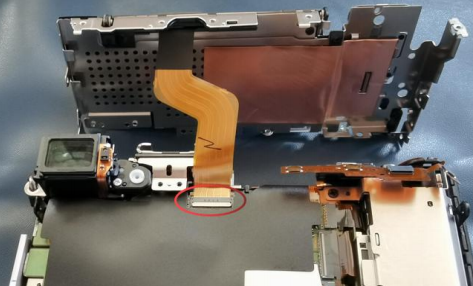

9.拆卸控制器基座螺丝，拔掉按键排线

10. 取下按键层板，拔掉排线

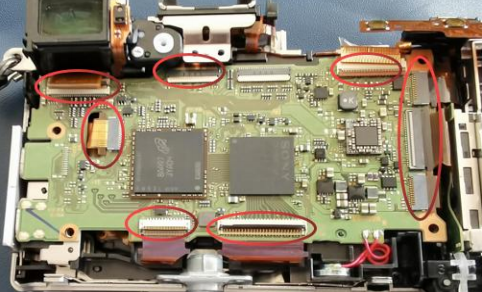

11.拔掉主板上排线，取下主板

12.取下 EVF、快门控制器

13.取下固定架

14.取下 CMOS 传感器

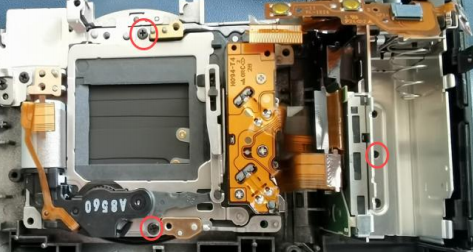

15.拆卸快门组件、电池仓螺丝

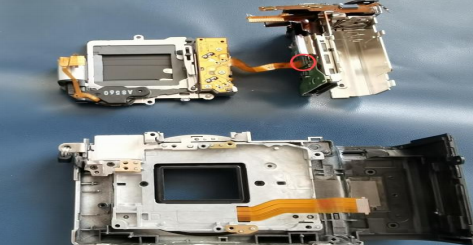

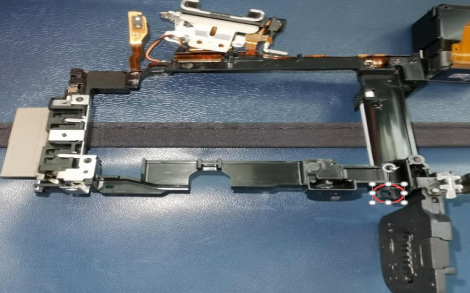

16.取下快门组件、电池仓，更换快门组件

17.部件依序排放

18.螺丝依序排列，标注拆卸位置

      4）更换完快门组件后，照相机重新组装，上机测试拍照功能正常，快门声音正常，交付科室使用。（注意：安装快门上盖时，此时快门开关状态为“关闭”，需注意旋转开关机键，避 免开关机拨片断裂。）

      四、总结

      蔡司眼底照相机内置索尼相机用于眼底拍照，蔡司不具备维修索尼相机能力，只提供更 换新相机的方案。前期维修需要查询、参考大量拆机视频，自行拆机维修，按原厂报价 85， 000 元，自行维修配件费用 2，850 元，节约成本 82，150 元，节省费用 2882.5%。本次维 修为初次维修，风险较大，拆机前建议配备其他方案供选择。
